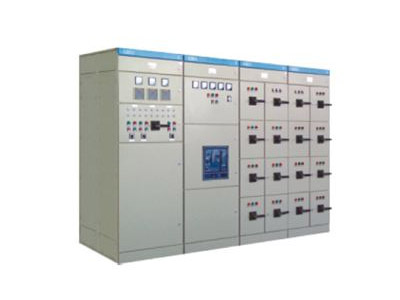

GBD型交流低压固定分隔式开关柜

发布日期:2019-01-07 浏览次数:364


  概述

  GBD 型交流低压固定分隔式开关柜适用于发电厂、变电所、石油、化工、冶金、轻纺等工矿企业及高层建筑的配电系统,作为三相交流50Hz ,额定电压660V 及以下,额定电流6300A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿等的电能转换、分配和控制之用。

  开关柜各功能单元分隔成独立的小室,可选用插入式开关固定安装,具有接触可靠、分断接通能力高、动热稳定性好、电气方案灵活、组合方便、系列性、实用性强、结构新颖、防护等级高等特点。不会因接插件接触不良而发生系统故障。


  主要技术参数

  额定工作频率: 50Hz

  额定工作电压: 380V 、660V

  水平母线额定电流: 1600A-6300A

  垂直母线额定电流: 630A-2000A

  水平母线短时耐受电流: 80kA

  垂直母线短时耐受电流: 50kA

  水平母线峰值耐受电流: 176kA

  垂直母线峰值耐受电流; 105kA

  馈电回路额定短路分断能力: 50kA

  外壳防护等级IP40


  柜体结构

  柜体为垂直地面安装自撑式,其骨架是由XH-1Y, XH-2Y 薄壁冷弯高频焊接异型材用三维角板组装而成,大大增强了柜体强度,零件表面采用镀锌或环氧粉未喷涂工艺,柜体美观,防腐能力强。


  使用条件

  1 、海拔高度不超过2000m;

  2 、最高环境温度不超过+40℃最低环境温度不低于-5℃,并且在24 内平均温度不超过-35℃;

  3 、空气相对湿度在最湿月的月平均最大相对湿度为90% (相当于20时);

  4 、无显著摇动和冲击震动的地方,其安装倾斜度不大于5°;

  5 、无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃,包括导电尘埃及没有雨雪侵袭的地方。


  符合标准

IEC439-1 : 1992
《低压成套开关设备和控制设备》
GB7251. 1-1997
《低压成套开关设备和控制设备》

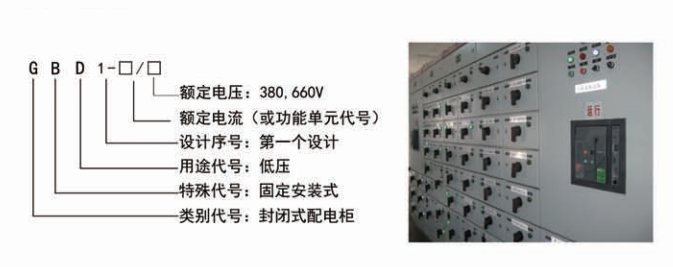

  型号含义

  订货须知

  1 、产品结构选型;

  2 、主电路系统组合顺序图以及辅助电路电气原理图;

  3 、柜内元器件清单;

  4 、其它与产品正常使用条件不符的特殊要求。
