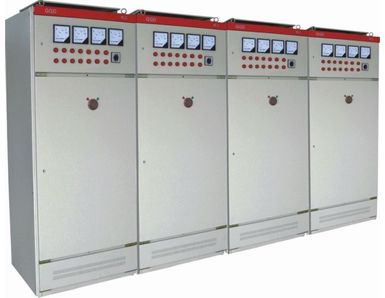

GGD型交流低压配电柜

发布日期:2019-01-07 浏览次数:139


  概述

  GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户所需要的交流频率50Hz,额定工作电压380V,额定工作电流至3150A的配电系统,作为动力、照明及配电设备的电能转换、分配与控制之用,可作为固定式低压成套开关设备的更新换代产品。


  符合标准

IEC60439-1
《低压成套开关设备和控制设备》
GB7251 . 1
《低压成套开关设备和控制设备第一部分:型式试验和部分型式试验成套设备》


  使用条件

  1 、海拔高度不超过2000m;

  2 、周围空气温度不高于+40℃,不低于-5 ℃, 24 小时内的平均温度不高于+35℃;

  3 、周围空气相对湿度在最高温度为+40℃时不超过50% ,在较低温度时允许有较大的相对湿度(如+20℃ 时为90% ),应考虑由于温度的变化而偶然产生凝露的现象;

  4 、安装时与垂直面的倾斜度不超过5°;

  5 、安装在无剧烈震动和冲击的地方,以及不使电器元件受到腐蚀的场所;

  6 、有特殊要求时,用户可与制造厂协商解决。

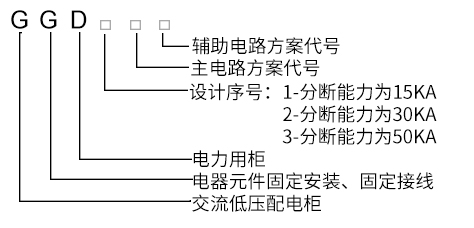

  型号含义

  技术参数和配电柜的特点

表1 技术参数

型号 额定电压(V) 额定绝缘电压(V) 额定电流(A) 额定短时耐受电流(A) 额定短时耐受电流(A) 额定短时耐受电流(A) 防护等级IP
GGD1 380 500 A 1000 15 15 30 IP30
B 600(630)
C 400
GGD2 A 1500(1600) 30 30 63
B 1000
C 600
GGD3 A 3150 50 50 105
B 2500
C 2000



表2 GGD 型交流低压配电柜外形尺寸(mm)
高度 A B
2200 600 600
800
800 600
800
1000 600
800
1200 800

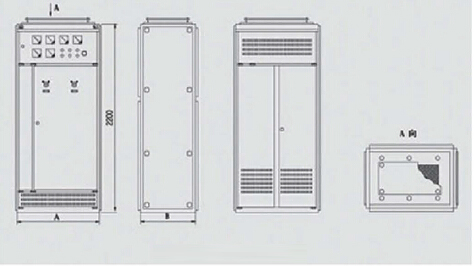

图1 GGD交流低压配电柜外形图

  安装与使用

  配电柜到达收货地点后,首先检查包装是否完整无损,发现问题及时通知有关部门。对于不立即安装的,按有关规定,置于适当的场所。


  配电柜的安装

  配电柜的安装应按安装示意图图2 和表3进行,基础槽钢和螺栓由用户自备。主母线安装前应将搭接面修理平整,处理干净搪锡,然后用螺栓紧固。


表3 配电柜安装尺寸  (mm)

高度 A B C D
2200 600 600 450 556
600 800 450 756
800 600 650 556
800 800 650 756
1000 600 850 556
1000 800 850 756
1200 800 1000 756



图2 安装示意图


  订货须知

  1 、产品结构选型标准型(标准型还是经济型);

  2 、主电路系统组合顺序图以及辅助电路电气原理图;

  3 、柜内元器件清单;

  4 、其它与产品正常使用条件不符的特殊要求。
