低压滤波补偿装置

发布日期:2019-01-08 浏览次数:388

  低压滤波补偿装置

  低压滤波补偿装置主要由断路器、快熔、晶闸管元件或晶闸管模块、电力电容器、滤波电抗器、控制器、触发电路、等元件组成。

  晶闸管元件或晶闸管模块采用强迫风冷。控制电路采用过零投切技术,无电流冲击;快速动态响应,20ms内实现动态跟踪滤波补偿。系统控制采用微型计算机控制,人机对话,中英文菜单界面,且将三相补偿与分相补偿集中于ー体。既适用于三相平衡负载,又适用于三相不平衡负载,补偿后功率因数达0.95以上,装置装有可调谐滤波电抗器,针对特征谐波滤除率达到80%以上


  主要技术参数

  额定电压:230V-1000V,50/60HZ

  额定容量:采用晶闸管模块滤波补偿单元,单台柜最大安装容量400kvar,主要适用于动力变压器400V低压侧滤波补偿用。当用于轧机整流变660V低压例时要采用晶闸管元件作为投切开关,单台柜最大安装容量为900Kvar。

  投切方式:过零投切

  响应时间:≤20ms

  补偿效果:cosφ≥0.95

  谐波治理:滤除率≥80%

  保护配置:短路、过流、欠压、过压、缺相、温升等保护

  参数设定:功率因数、无功功率、投切时间、投切顺序等可现场设定

  显示功能:补偿装置具有完善的故障自诊功能和齐全的显示记忆功能,能对投切状况、功率因数、有功功率、无功功率、系统电压、系统电流、谐波等进行显示

  通信接口:配有RS485和RS232接口,现场采集也可远程采集。

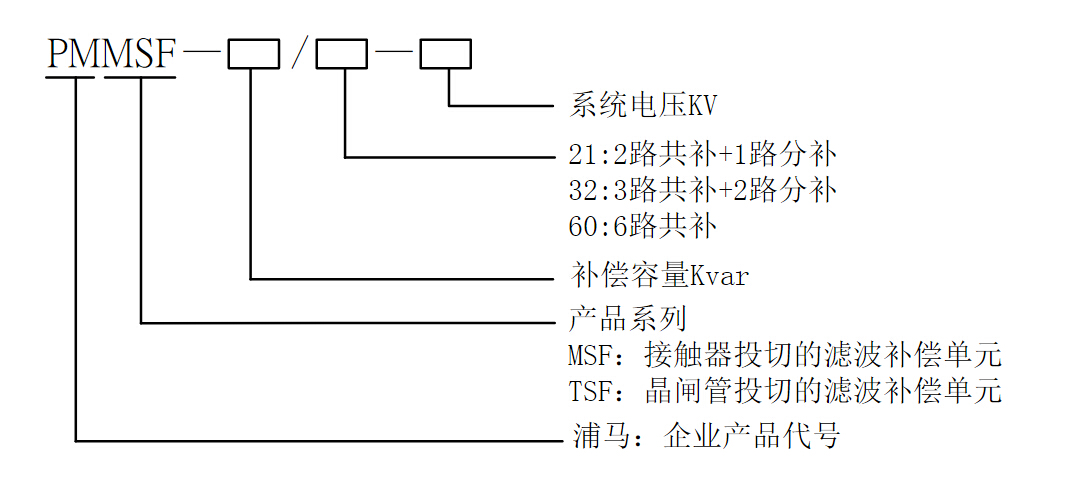

  产品型号及意义


  注:

  1、 MSF和TSF滤波补偿单元主回路串5%的电抗器,对5次以上的谐波有滤除作用。通常用于动力变压器400V低压侧。

  2、 当用于轧机整流变660V或850V等低压侧时,如果要滤除5次7次等谐波,滤波补偿需要调谐定制电抗器。

  3、 如果需要滤除其他次谐波,欢迎垂询!


型号 额定电压 总容量 步数 投切容量 柜体尺寸(高×宽×深)
PM TSF-90/60 400V 60Kvar 6 15Kvar 2200*600*800
PM TSF-90/32 400V 80Kvar 4+2 15Kvar 2200*600*800
PM TSF-120/60 400V 100Kvar 6 20Kvar 2200*600*800
PM TSF-120/42 400V 120Kvar 4+2 20Kvar 2200*600*800
PM TSF-150/50 400V 150Kvar 5 30Kvar 2200*800*800
PM TSF-150/32 400V 150Kvar 3+2 30Kvar 2200*800*800
PM TSF-180/60 400V 180Kvar 6 30Kvar 2200*800*800
PM TSF-180/42 400V 180Kvar 4+2 30Kvar 2200*800*800
PM TSF-210/7 400V 210Kvar 7 30Kvar 2200*800*800
PM TSF-210/52 400V 210Kvar 5+2 30Kvar 2200*800*800
PM TSF-240/80 400V 240Kvar 8 30Kvar 2200*800*800
PM TSF-240/53 400V 240Kvar 5+3 30Kvar 2200*800*800
PM TSF-270/90 400V 270Kvar 9 30Kvar 2200*800*800
PM TSF-270/63 400V 270Kvar 6+3 30Kvar 2200*800*800
PM TSF-300/100 400V 300Kvar 10 30Kvar 2200*800*800
PM TSF-300/73 400V 300Kvar 7+3 30Kvar 2200*1000*800
PM TSF-360/80 400V 360Kvar 8 40Kvar 2200*1000*800
PM TSF-360/62 400V 360Kvar 6+2 40Kvar 2200*1000*800
PM TSF-400/100 400V 400Kvar 10 40Kvar 2200*1000*800
PM TSF-420/82 400V 420Kvar 8+2 40Kvar 2200*1000*800


 1 、用于轧机整流变660V 低压侧滤波补偿装置需要根据轧机容量和谐波情况进行非标设计,通常柜体外形尺寸为: 2200X 1000X 1200 (高X 宽X 深)。

  2 、低压滤波补偿装置和电动机调速柜(功率柜)并柜,一起布置在主电室内。无功功率和谐波就地补偿,功率因数达到0.95 以上,整流变负担轻,出力大,不宜堆钢。谐波就地滤除80% ,不返流到系统。所以,这种就地滤波补偿方案最节能、用户花费的电费最少,电气设备寿命得到延长,生产效率最高。

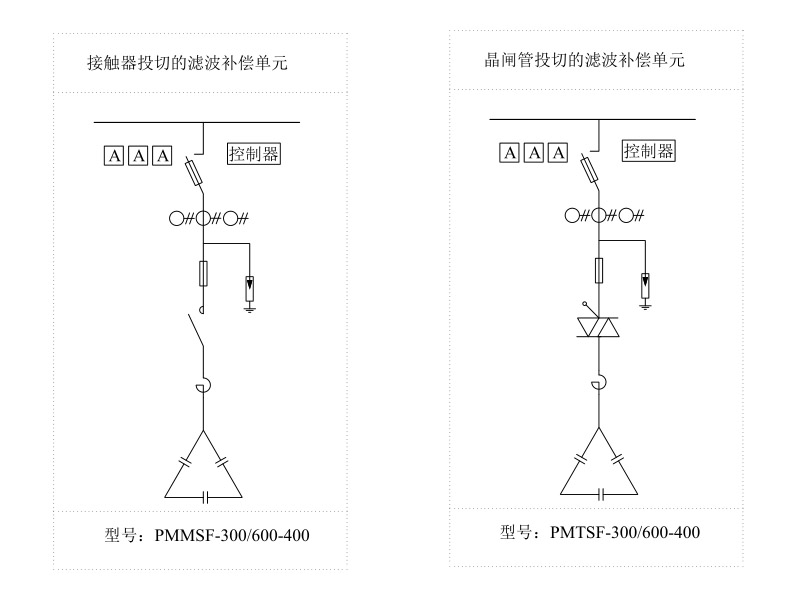

  PM低压滤波补偿装置上图方法

  动力变低压滤波补偿上图方法:


  整流变低压滤波补偿上图方法:
