高压无功补偿装置

发布日期:2023-07-12 浏览次数:1594


  高压无功补偿装置

  高压无功补偿装置( 6kV, 10kV,35kV )是采用高压真空接触器作为开关,分组自动投切电容器补偿。用于配电系统中谐波电流含量较少的场合,集中补偿无功功率,使功率因数达到0.92 以上。


  主要技术参数

  • 额定电压: 6kV, 10kV, 35kV

  • 额定频率: 50HZ 、60HZ

  • 电抗率: 1% ~ 13% 铁心电抗器

  • 柜体结构:高压开关柜,外形尺寸:1000x1500x2500, 1200x1500x2500,1400x1500x2500,1600x1500x2500(宽x 深x 高)

  • 投切方式:高压真空接触器自动投切

  • 响应时间: 3 ~ 10 分钟

  • 补偿效果: cosφ ≥0.92

  • 保护配置:短路、过流、欠压、过压、熔断器保护、不平衡电压等保护

  • 参数设定:功率因数、无功功率,投切时间、投切顺序等可现场设定

  • 显示功能:对投切状况、功率因数、有功功率、无功功率,系统电压、系统电流谐波等进行显示

  • 通信接口:配有RS485 和RS232 接口,现场采集也可远程采集。

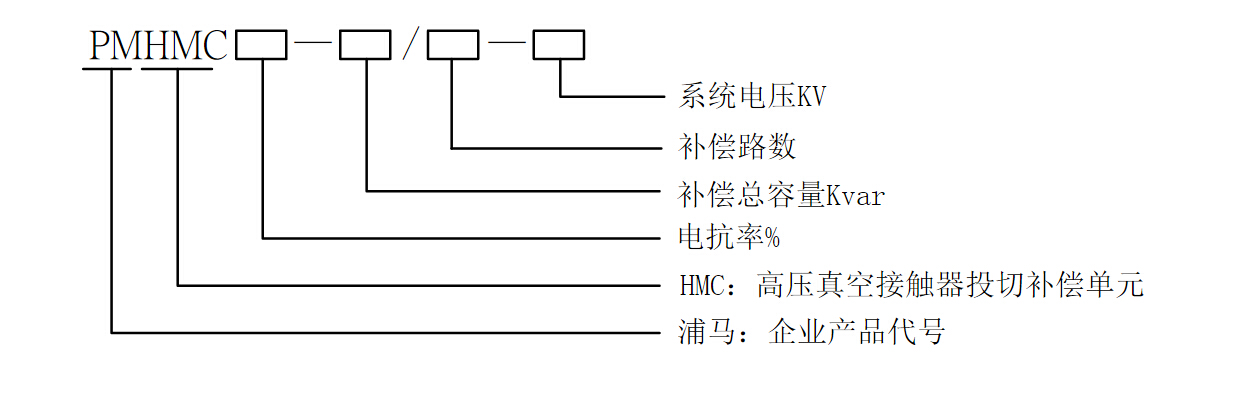

  产品型号及意义

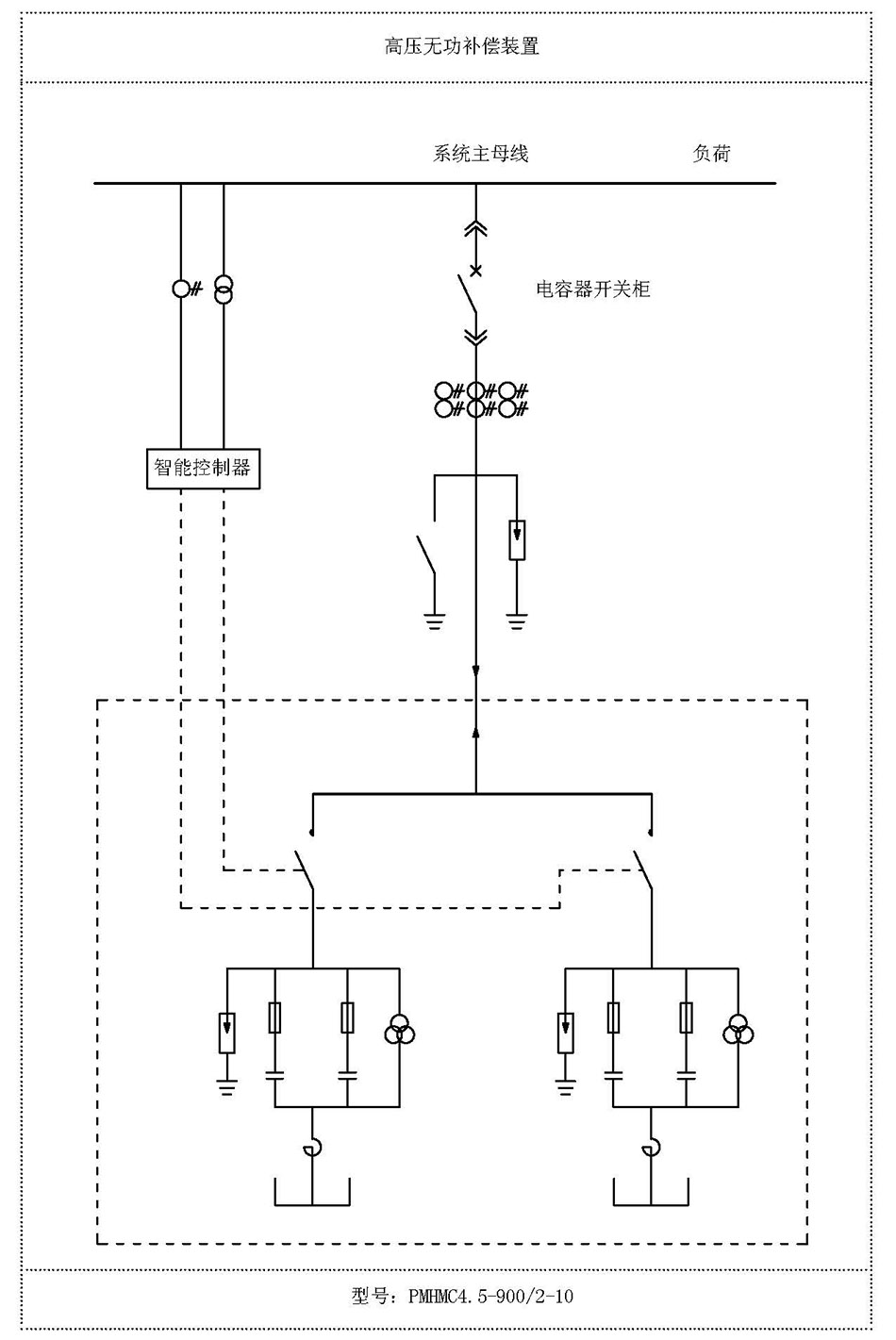

  高压无功补偿装置上图方法:
