青海西部镁业有限公司(SVG+FC)应用实例

发布日期:2019-02-14 浏览次数:179

  青海西部镁业有限公司(SVG+FC)补偿方式现场应用

  青海西部镁业有限公司主要通过化学合成法制取高纯度氢氧化镁、氧化镁、及烧结镁砂和电容镁砂,此次项目主要针对3万吨电熔镁砂项目的电能质量治理。西部镁业公司2#主变压器容量为20000KVA,主要负荷为4台电熔炉,每台炉变容量为4000KVA。电弧炉运行时产生大量无功功率,致使功率因数降低,同时还存在大量谐波污染、电网电压的闪变等问题。因此需要对该项目进行全方位的电能质量治理,包括无功补偿、谐波治理和抑制电网电压闪变。通过专业的分析及方案设计,我们采用SVG+FC的方式对现场负荷进行补偿。

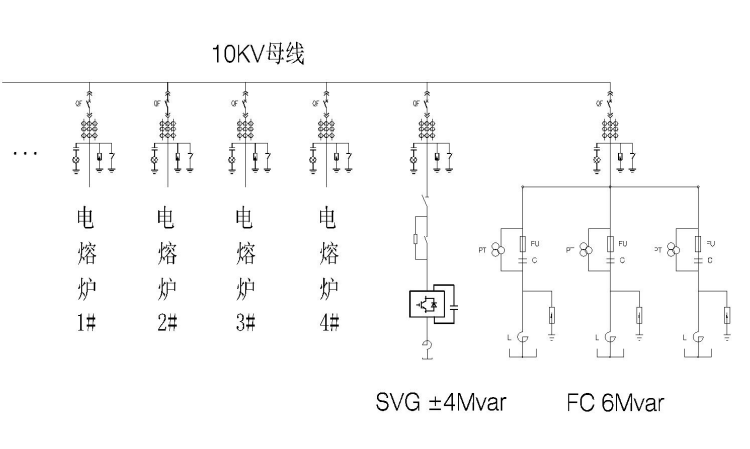

  以下是SVG+FC一次连接图如图所示:

  通过现场电能质量测试,电熔炉负载最大无功功率需求为12.3MVar,有功功率为13.2MW,视在功率为16.48KVA,功率因数最低为0.6,需要对电熔炉的功率因数进行补偿,通过设计确定补偿方案为安装有源动态无功补偿装置SVG+FC,其中SVG的安装容量为4MVar,FC的安装容量为6MVar,2次滤波器支路容量为900kvar,3次滤波器支路容量为2400kvar、4次滤波器支路容量为2700kvar。该套补偿装置投入之后总功率因数提高到0.93以上,电能质量问题得到了很好的治理。

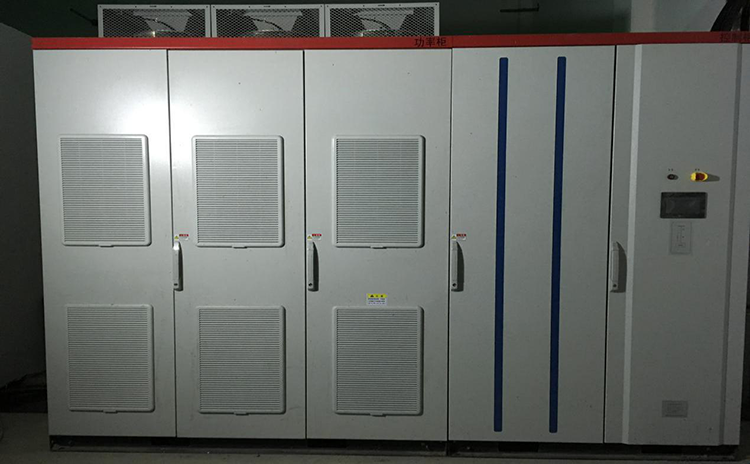

SVG现场运行照片

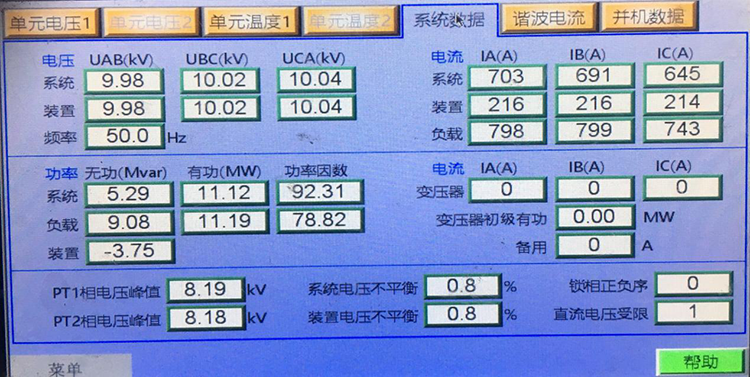

  动态无功补偿装置试运行后,各项电气性能指标良好,达到设计预期要求。设备运行后电力系统参数如下图所示:

  SVG+FC有源动态无功补偿装置同时实现了无功补偿、谐波治理和抑制电压波动,是当前理想化的动态无功补偿设备。
