低压静止无功发生装置SVG

发布日期:2019-05-08 浏览次数:392

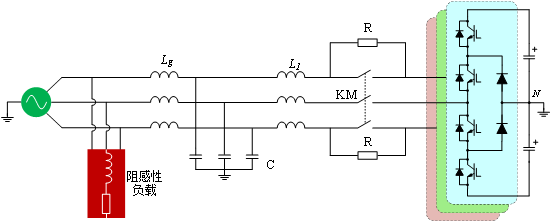

  系统结构


  产品特点

  1.模块化设计,体积小,重量轻,便于安装操作与扩容。

  2.采用三电平拓扑结构,开关损耗远低于两电平变流器,工作效率高。

  3.产品参数设计合理,能够进行长期稳定地作业,使用寿命可达10万小时。

  4.控制算法精确,能够快速响应无功变化,同时移植性强,方便产品功能的更新。

  5.补偿性能优越,能够实现0.99级无功补偿功能、三相不平衡补偿功能,能达到容感性负载-1~1的补偿效果。

  6.保护功能齐全,具有过压、过流、单元过热、不均压等保护,运行可靠性高。

  7.实现实时补偿,全响应时间小于15ms,动态响应时间小于50us。

  8.良好的人机交互体验,通过监控系统,用户可方便进行一系列参数设置,修改产品的运行模式。


  主要技术参数

产品功能

补偿无功功率、治理谐波、平衡负序电流、抑制电压闪变

输入

工作电压

380VAC±10%

工作频率

50±0.2HZ

进线方式

户内机型上进线

电网相序自适应

可以

外接CT要求

三相电流CT、二次侧额定电流5A、精度0.2s或更高

电流检测方式

电网侧/负载侧检测

性能指标

单台补偿容量

30500kVar

无功输出范围

容性额定功率到感性稳定功率无极平滑可调

无功输出特性

电流源

有效响应时间

瞬时响应时间小于100us,全响应时间小于10ms

特有技术

故障消除自启动

噪声

不超过60dB(背景噪声45dB

效率

满功率运行时大于97%

显示及接口

通信接口

RS485

通信协议

Modbus RTU

保护功能

保护功能

过压保护、温度保护、装置短路保护、装置过载保护(限定于额定功率)

安全性能

可靠接地点

绝缘电阻

500VDC兆欧表,100MΩ

绝缘强度

50HZ2.2KV的正弦交流电压1min,不击穿、不飞弧,残余电流小于10mA

产品配置

单机运行

可以

并联运行

最多并联10

防护等级

户内式机型IP20

外壳颜色

柜体颜色可按要求定制;若无特别要求,设备柜体默认色标为:海灰B-05

外形尺寸

见选型表

环境条件

环境温度

-1040

存储温度

-3070

相对湿度

月平均值不大于90%,无凝露

海拔高度

1000m,高于1000m需定制


产品选型

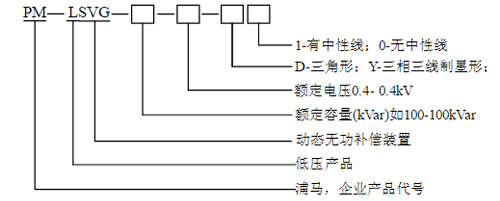

  PM-LSVG系列产品的型号命名规则如图所示


  注:容量标识从感性无功到容性无功动态调节范围内的额定调节容量。以PM-LSVG-50-0.4为例说明,表示:装置为50kVar,能够在+50kVar(感性)~-50kVar(容性)范围内对无功进行连续平滑调节。


  PMSVG系列低压装置型号规格与尺寸

型号规格 额定电压kV 额定容量kVar 外形尺寸 重量(kg)
宽度(W) 高度(H) 深度(D)
(mm) (mm) (mm)
PM-LSVG-50-0.4 0.4 50 585 620 224 38
PM--SVG-100-0.4 100 625 740 265 49
PM-LSVG-200-0.4 200 800 2155 1118 198
PM-LSVG-300-0.4 300 247
PM--SVG-400-0.4 400 1600 370
PM-LSVG-500-0.4 500 419
PM-LSVG-600-0.4 300 469
PM-LSVG-700-0.4 350 518
PM-LSVG-800-0.4 400 2400 641
PM-LSVG-900-0.4 450 690
PM-LSVG-1000-0.4 500 739
