​KYN28-12(Z)型铠装移开式交流金属封闭开关设备

发布日期:2019-01-07 浏览次数:117

  概述

  KYN28-12型铠装移开式交流金属封闭开关设备(以下简称“开关设备")它适用于三相交流50Hz,3.6~12Kv电力系统,用于接受和分配电能并对电路实行控制,保护及检测。

  符合标准

GB3906
3~35kV交流金属封闭开关设备
GB/T11022
高压开关设备和控制设备标准的共用技术要求
IEC60298
额定电压1kV以上50kV及以下交流金属封闭开关设备和控制设备
DL/T404
户内交流高压开关柜订货技术条件

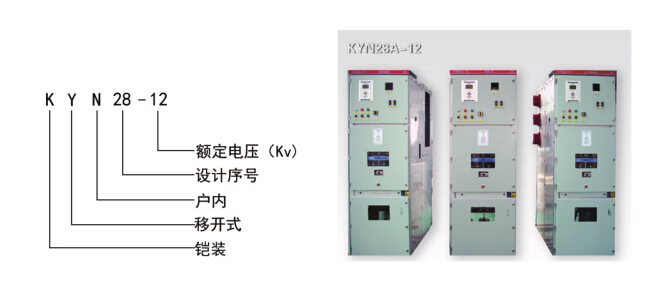

  型号含义


  使用条件

  1、周围空气温度:最高温度+40℃,最低温度-15℃;

  2、湿度条件:日平均相对湿度:≤95%,日平均水蒸压力不超过2.2kPa,月平均相对湿度:≤90%,月平均水蒸气压力不超过1.8kPa;

  3、海拔高度:3000m及以下;

  4、地震烈度:不超过8级;

  5、周围空气不受腐蚀性或可燃气体、水蒸气等明显污染;

  6、无经常性的剧烈震动场所;

  7、在超过GB3906规定的正常的环境条件下使用时,由用户和制造厂商协商。


  主要技术参数

项目 数据 单位
额定电压 3.6、7.2、12 KV
额定功率 50 Hz
断路器额定电流 630、1250、1600、2000、2500、3150 A
开关设备额定电流 630、1250、1600、2000、2500、3150 A
额定短时耐受电流(4s) 16、20、25、31.5、40 KA
额定峰值耐受电流(峰值) 40、50、63、80、100 KA
额定短路开断电流 1min频耐受电压 16、20、25、31.5、40 KA
额定短路关合电流(峰值) 40、50、63、80、100 KA
额定绝缘水平 雷电冲击耐受电压(峰值) 极间、相对地间 24、32、42 KV
断口间 24、32、48 KV
极间、相对地间 40、60、75 KV
断口间 46、70、85 KV


  外形尺寸

高度B
2300 ( 2200 ) ( mm )
宽度A
分支小母线额定电流达到1250A,热稳定电流40KA
800 ( mm )
分支小母线额定电流1600A以上
1000 ( mm )
深度C
电缆进出线
1500 ( mm )
架空进出线
1600 ( mm )


订货须知

  1、产品的全型号,包括主电路方案号和辅助电路方案号;

  2、主电路系统组合顺序图;

  3、辅助电路电气原理图;

  4、柜内元器件清单;

  5、与产品正常使用不符的其它特殊要求。
