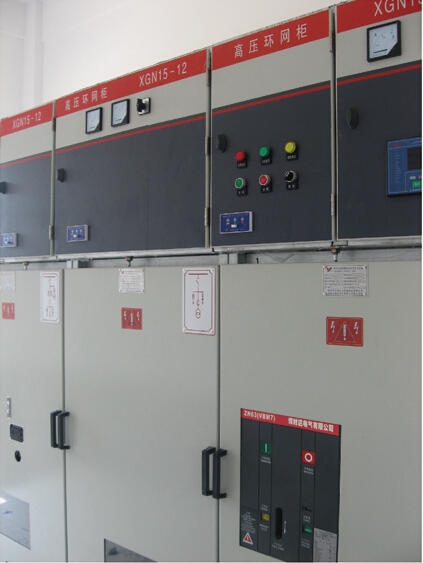

XGN15-12型交流金属环网开关设备

发布日期:2023-07-12 浏览次数:1489


  概述

  XGN15-12型交流金属环网开关设备(简称环网柜)是引进国外先进技术并按照国内农网及城网改造要求。柜体采用进口敷铝锌板经数控机床加工后组装而成,并具有可靠的机械联锁和防护误操作功能。本产品具有体积小、重量轻、外形美观、操作简捷、寿命长、高参数少维护等极其显著的特点。


  主要技术参数

序号 名称 数据 单位
1 额定电压 12 KV
2 额定频率 50 Hz
3 主母线额定电流 630/50 A
4 主回路、接地回路额定短时耐受电流 20/3 KA/s
5 主回路、接地回路额定峰值耐受电流 50 KA
6 负荷开关满容量开断数 100
7 额定转移电流 1600 A
8 额定闭环开断电流 630 A
9 熔断器开断电流 31.5、40 KA
10 机械寿命 2000
11 1min工频耐压(有效值)相同,对地/隔离断口 42/48 KV
12 1min工频耐压(峰值)相同,对地/隔离断口 75/85 KV
13 二次回路1min工频耐压 2 KV
14 防护等级 IP3X

  使用条件

  1、周围空气温度上限:+40℃、下限:-10℃、日平均温度不超过35℃;

  2、海拔高度不超过1000m;

  3、相对环境温度日平均不大于95%,月平均不大于90%;

  4、地震烈度不超过8级;

  5、水蒸气压力日平均值不超过2.2Kpa,月平均值不超过1.8kpa;

  6、无火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动的场所。


  符合标准

GB3906-2006
《3~35kV交流金属封闭开关设备》
GB11022-99
《高压开关设备通用技术条件》
IEC42090/GB16926-1997
《交流高压负荷开关一熔断器组合电器》
GB3804-2004
3.6kV-40.5kV高压交流负荷开关
GB3309-1989
《高压开关设备常温下的机械试验》


  订货须知

  1、产品的全型号,包括主电路方案号和辅助电路方案号;

  2、主电路系统组合顺序图;

  3、辅助电路电气原理图;

  4、柜内元器件清单;

  5、与产品正常使用不符的其它特殊要求。
