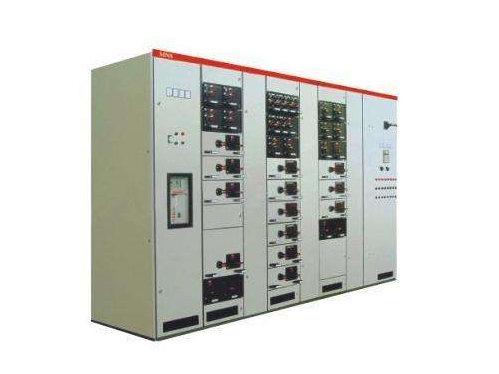

MNS交流低压抽出式开关柜

发布日期:2019-01-07 浏览次数:109


  产品概述

  MNS交流低压抽出式开关柜适用于发电厂、石油、化工、冶金、纺织高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高要求与计算机接口的场所,作为三相交流频率为50(60)HZ、额定工作电压为380V(400)、(600),额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。该产品已通过中国质量认证中心的“ccc”认证。

  产品参数

主电路额定电压(V) 交流380(600)
辅助电路额定电压(V) 交流220、380
额定频率(HZ) 50(60)
额定绝缘电压(V) 600
额定电流(A) 水平母线
≤5000(IP00)
≤4700(IP30)
垂直母线(MCC) 1000
主母线短时耐受电流(KA/IS) 100
主母线额定峰值耐受电流(KA/IS) 250
配电母线(垂直母线)最大工作电流(A) 1000
配电母线(垂直母线)短时峰值电流(KA) 标准型 90(最大)
加强型 130(最大)
工频试验电压(V/1min) 主电路 2500
辅助电路 1760
母线 三相四线制 A.B.C.PEN
三相五线制 A.B.C.PE.N
防护等级 IP3L0.IP40.IP54

  说明:IP54对尘埃和任意方向喷溅作防护,订购IP54防护等级时应与我公司协商。详细的技术说明及方案图见我公司的《MNS抽出式低压开关柜技术手册》


  产品特点

  1、设计紧凑:较小的空间能容纳较多的功能单元;

  2、结构通用性强,组装灵活:以25mm为模块的C型材能满足各种结构型式、防护等级及使用环境的要求;

  3、采用标准模块设计分别可组成保护、操作、转换、控制、调节、测定、批示等标准单元用户可根据需要任意选用组装。以200余种组装件可以组成不同方案的框架结构和抽屉单元;

  4、安全性:大量采用高强度阻燃型工程塑料组件,有效加强防护安全性能;

  5、技术性能高:主要参数达到当代国际技术水平;

  6、压缩场地:三化程度高,可大大压缩储存和运输预制件的场地;

  7、装配方便:不需要特殊复杂工具。


  使用条件

  1、周围空气温度上限+40℃,下限-5℃,且24小时内其平均温度不高+35℃;

  2、空气清洁,相对湿度在最高温度+40℃不超过50%,在温度较低时允许有较高的相对湿度;

  3、海拔高度不超过2000米;

  4、当本装置使用于石油钻采平台和核电站时,应另行签订技术协议。


  符合标准

IEC439-1
《低压成套开关设备和控制设备》
GB7251
《低压成套开关设备》
ZBK36001
《低压抽出式成套开关设备》



  开关柜类型

  1、动力配电中心柜(PC);采用CW1、F、MT系列等断路器;

  2、电动机控制中心柜(MCC):由大小抽屉组装而成,各回路主开关采用高分断塑壳断路器或旋转式带熔断器的负荷开关;

  3、功率因数自动补偿柜。


  订货须知

  1、产品结构选型(标准型还是经济型);

  2、主电路系统组合顺序图以及辅助电路电气原理图;

  3、柜内元器件清单;

  4、其他与产品正常使用条件不符的特殊要求。
