GCS交流低压抽出式开关柜

发布日期:2023-07-12 浏览次数:1598

  概述

  GCS型交流低压抽岀式开关柜(以下简称装置)是两部联合设计组根据行业主管部门大电力用户及设计单位的要求设计研制出的符合国情,具有较高技术性能指标,能够适应电力市场发展需要井可与现有引进产品竞争的低压抽出式开关柜。该装置目前已被电力用户广泛选用。

  装置适用于发电厂、石油、化工、治金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高,要求与计算机接口的场所,作为三相交流频率为50(60)Hz、额定工作电压为380(400)v、660v,额定电流为4000A及以下的发供电系统中的配电电动机集中控制、无功功率补偿使用的低压成套配电装置。

  符合标准

IEC60439-14
《低压成套开关和控制设备》
GB7251
《低压成套开关设备》
JB/T9661
《低压抽出式成套开关设备》

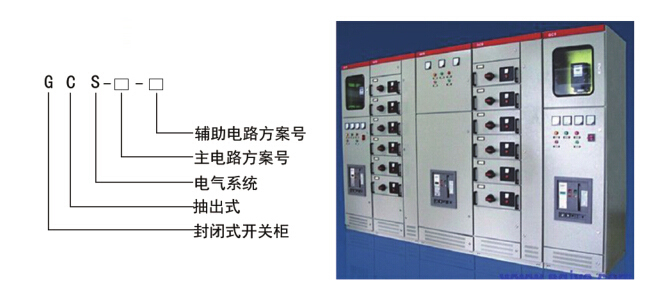

  型号含义


  主要技术参数

主电路额定电压(V) 交流380(400)、(600)
辅助电路额定电压(V) 交流220、380(400)直流110、220
额定频率(HZ) 50(60)
额定绝缘电压(V) 660(1000)
额定电流(A) 水平母线 ≤4000
垂直母线(MCC) 1000
母线额定短时耐受电压(KA/IS) 50,80
母线额定峰值耐受电流(KA/IS) 105,176
工频试验电压(V/1min) 主电路 2500
辅助电路 1500
母线 三相四线制 A.B.C.PEN
三相五线制 A.B.C.PE,N
防护等级 IP30,IP40

  主要特点

  1、提高转接的热量,较大程度的降低由于转接件的温升给接插件、电缆头、间隔板带来的附加温升;

  2、功能单元之间、隔离之间的分隔清晰、可靠,不因某一单元的故障而影响其它单元工作使故障局限在最小范围;

  3、母线平置式排列使装置的动、热稳定性好,能承受80/176kA短路电流的冲击。


  使用条件

  1、周围空温度不高于+40℃,不低于-5℃,24小时内平均温度不得+35℃超过时,需根据实际情况降容运行;

  2、户内使用,使用地点的海拔高度不得超过2000m;

  3、周围空气相对湿度在最高温度为+40℃时不超过50%,在较低温度时允许有较大的相对湿度,如+20时为90%,应考虑到由于温度的变化可能会生凝露的影响;

  4、装置安装时与垂直面的倾斜度不超过5°,且整组柜列相对平整(符合GBJ322-82标准);

  5、装置应安装在无剧烈震动和冲击以及不足以使电器元件受不到应有腐蚀的场所。


  订货须知

  1、产品的全型号,包括主电路方案号和辅助电路方案号;

  2、主电路系统组合顺序图;

  3、辅助电路电气原理图;

  4、柜内元器件清单;

  5、与产品正常使用不符的其它特殊要求。
